Autorzy projektu: dr inż. arch. Ludwika Juchniewicz-Lipińska, dr inż. arch. Miłosz Lipiński
Cena projektu
4 290 zł z VAT
| Powierzchnia użytkowa | 99,96m2 |
| Garaż | + 17,74m2 |
| Kotłownia | + 6,43m2 |
| Powierzchnia netto | 145,53m2 |
| Powierzchnia zabudowy | 113,24m2 |
| Min. szerokość działki | 19,50m x 18,80m |
| Kubatura | 594,70m2 |
| Wysokość kalenicy | 8,15m |
| Kąt nachylenia dachu | 45° |
| Powierzchnia dachu | 144,20m2 |
| Wys. ścianki kolankowej | 0,57m |

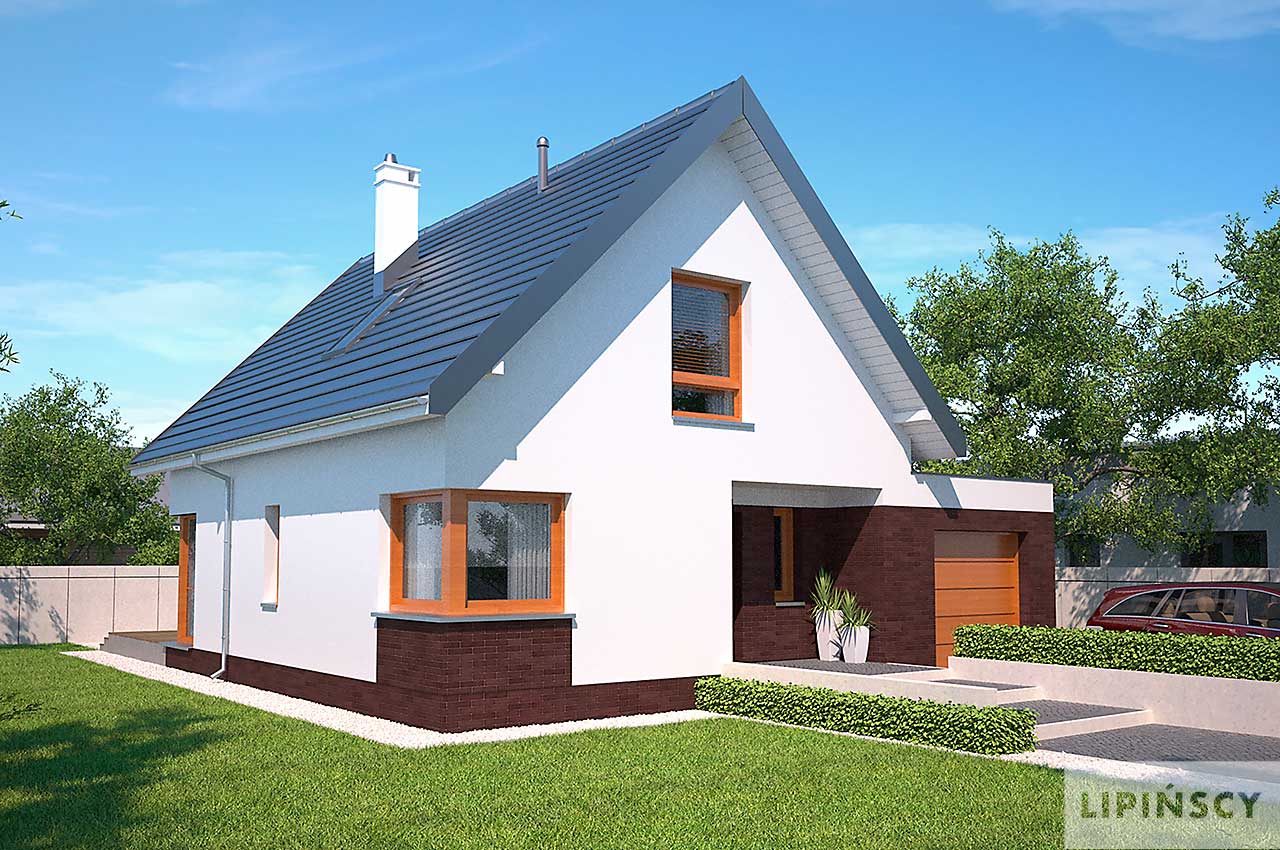

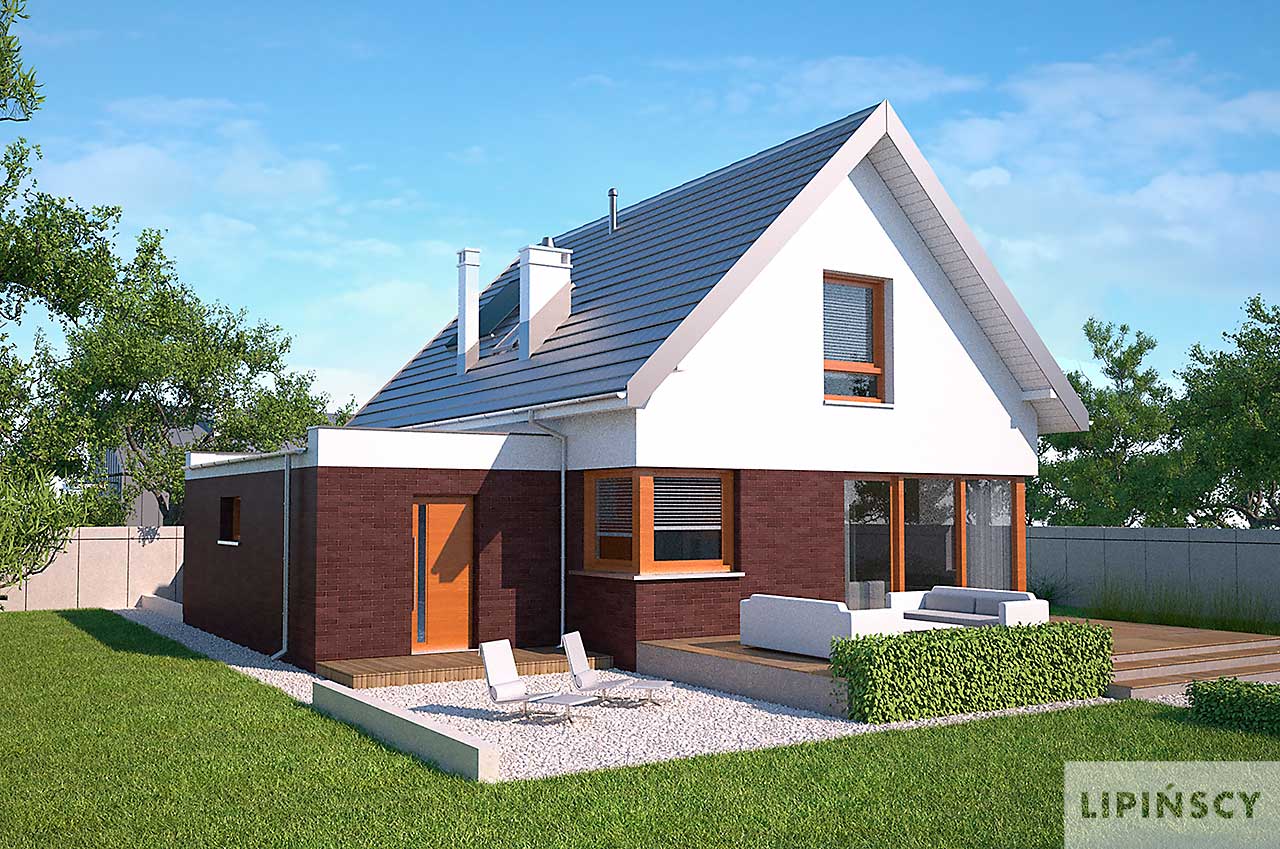

Projekt domu parterowego z poddaszem użytkowym, będący wersją projektu Vaduz II, w którym zaplanowano garaż na jedno auto oraz pomieszczenie gospodarcze za garażem. Prosta tradycyjna w formie bryła posiada nowocześnie wykończone elewacje, także dom może spodobać się zarówno tradycjonalistom jak i osobom o bardziej nowoczesnych gustach. Funkcjonalne wnętrze gwarantuje wygodne użytkowanie niewielkiej rodzinie. Na parterze znajduje się salon z aneksem kuchennym i dużym stołem, pokój, łazienka i pomieszczenie gospodarcze. Poddasze to dwie sypialnie, w tym jedna z wydzieloną niewielką garderobą i łazienka. Uwagę zwraca przeszklony narożnik w salonie, będący jednocześnie wyjściem na duży rozciągający się wzdłuż całej elewacji ogrodowej taras oraz narożne okna również w kuchni i dodatkowym pokoju na parterze. Przytulnego charakteru dodaje budynkowi wejście schowane w niewielkim podcieniu.
| EUco = 30,81kWh/(m²rok) |
| EP = 49,25kWh/(m²rok) |
Projekt zgodny z WT2021
| 1.1 | Wiatrołap | 4,14m2 |
| 1.2 | Komunikacja | 4,45m2 |
| 1.3 | Pokój dzienny, kuchnia | 27,09m2 |
| 1.4 | Łazienka | 4,58m2 |
| 1.5 | Pokój | 11,93m2 |
| 1.6 | Pom.gosp. | 4,17m2 (5,67m2) |
| 1.7 | Garaż | 17,74m2 |
| 1.8 | Kotłownia | 6,43m2 |
| 1.9 | Podest | 4,88m2 |
| 1.10 | Taras | 16,46m2 |
| 1.1 | Wiatrołap | 4,14m2 |
| 1.2 | Komunikacja | 4,45m2 |
| 1.3 | Pokój dzienny, kuchnia | 27,09m2 |
| 1.4 | Łazienka | 4,58m2 |
| 1.5 | Pokój | 11,93m2 |
| 1.6 | Pom.gosp. | 4,17m2 (5,67m2) |
| 1.7 | Garaż | 17,74m2 |
| 1.8 | Kotłownia | 6,43m2 |
| 1.9 | Podest | 4,88m2 |
| 1.10 | Taras | 16,46m2 |
| 2.1 | Schody | 4,31m2 |
| 2.2 | Komunikacja | 2,36m2 |
| 2.3 | Pokój | 17,41m2 (26,76m2) |
| 2.4 | Łazienka | 5,33m2 (8,24m2) |
| 2.5 | Pokój | 14,19m2 (21,83m2) |
| 2.1 | Schody | 4,31m2 |
| 2.2 | Komunikacja | 2,36m2 |
| 2.3 | Pokój | 17,41m2 (26,76m2) |
| 2.4 | Łazienka | 5,33m2 (8,24m2) |
| 2.5 | Pokój | 14,19m2 (21,83m2) |
Grafika przedstawia minimalne wymiary działki. Aby sprawdzić, czy dom może być realizowany na konkretnej działce należy uzyskać Wypis i Wyrys z Miejscowego Planu Zagospodarowania Przestrzennego lub jeśli na danym terenie nie ma planu – Decyzję o warunkach zabudowy. Wszystkie projekty wymagają adaptacji do warunków miejscowych przez projektanta lokalnego.
Fundamenty - rozwiązanie o podwyższonej izolacji termicznej
Ściany zewnętrzne - Pustak ceramiczny 25 cm + styropian 20 cm
Strop - żelbetowy
Dach - tradycyjna więźba ciesielska
Ogrzewanie - c.o. grzejnikowe + c.w.u. - kocioł gazowy
WENTYLACJA - grawitacyjna
Na etapie adaptacji projektu istnieje możliwość zamiany materiałów na inne o podobnych właściwościach i parametrach technicznych. Pamiętaj! Projekt stanowi spójną całość i zmiana rozwiązań może wpłynąć na jego właściwości wytrzymałościowe i cieplne.
| Stan surowy zamknięty | 250 800 zł |
| Stan deweloperski | 443 200 zł |
Szacunkowa wycena netto. Biuro projektowe nie zajmuje się realizacją inwestycji.
