Projekt domu

Budynek usługowy Orzeł II 376,03m²

DCU01a



Karta projektu Podziel się:

Opis projektu

Ten nowoczesny i funkcjonalny budynek usługowy pozwoli Ci rozwinąć prężną działalność. W środku znajduje się duża sala bankietowa z częścią barową, kuchnie i toalety oraz strefa hotelowa na górze, w której zapewnisz gościom wygodny nocleg.

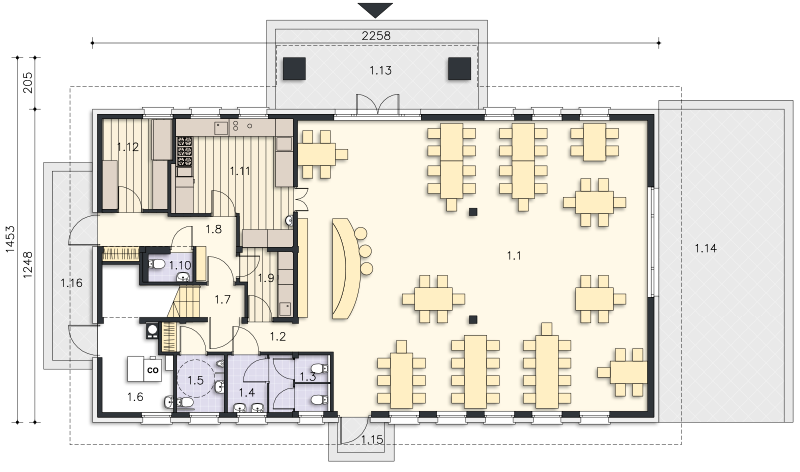

Parter 235,30m2

Gotowy projekt domu Budynek usługowy Orzeł II rzut Parter

235,30m2

1.1 Sala bankietowa 157,83m2
1.2 Komunikacja 6,06m2
1.3 WC damski 5,44m2
1.4 Przedsionek 3,60m2
1.5 WC męski 4,24m2
1.6 Kotłownia 8,90m2 (12,36m2)
1.7 Komunikacja 2,32m2
1.8 Komunikacja 9,76m2
1.9 Zmywalnia naczyń 5m2
1.10 Wc 1,92m2 (2,10m2)
1.11 Kuchnia 20,63m2
1.12 Magazyn 9,60m2
1.13 Podest 24,59m2
1.14 Podest 62,34m2
1.15 Podest 2,25m2
1.16 Podest 12,03m2
1.1 Sala bankietowa 157,83m2
1.2 Komunikacja 6,06m2
1.3 WC damski 5,44m2
1.4 Przedsionek 3,60m2
1.5 WC męski 4,24m2
1.6 Kotłownia 8,90m2 (12,36m2)
1.7 Komunikacja 2,32m2
1.8 Komunikacja 9,76m2
1.9 Zmywalnia naczyń 5m2
1.10 Wc 1,92m2 (2,10m2)
1.11 Kuchnia 20,63m2
1.12 Magazyn 9,60m2
1.13 Podest 24,59m2
1.14 Podest 62,34m2
1.15 Podest 2,25m2
1.16 Podest 12,03m2

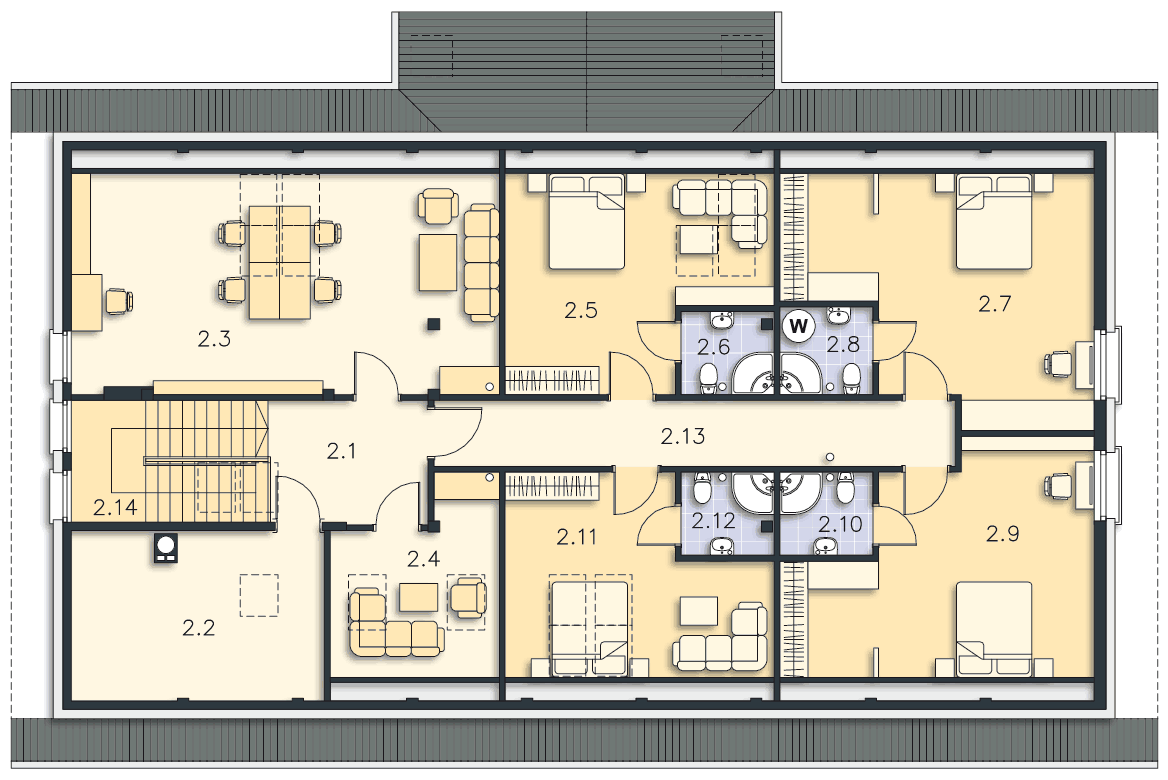

Poddasze 149,63m2

Gotowy projekt domu Budynek usługowy Orzeł II rzut Poddasze

149,63m2

2.1 Hall 8,72m2
2.2 Pom.gosp. 7,64m2 (18,86m2)
2.3 Biuro 27,76m2 (42,39m2)
2.4 Biuro 6,99m2 (12,75m2)
2.5 Pokój 13,57m2 (22,76m2)
2.6 Łazienka 3,28m2
2.7 Pokój 18,48m2 (29,43m2)
2.8 Łazienka 3,40m2
2.9 Pokój 16,44m2 (27,19m2)
2.10 Łazienka 3,40m2
2.11 Pokój 11,64m2 (20,82m2)
2.12 Łazienka 3,30m2
2.13 Hall 15,16m2
2.14 Schody 9,85m2
2.1 Hall 8,72m2
2.2 Pom.gosp. 7,64m2 (18,86m2)
2.3 Biuro 27,76m2 (42,39m2)
2.4 Biuro 6,99m2 (12,75m2)
2.5 Pokój 13,57m2 (22,76m2)
2.6 Łazienka 3,28m2
2.7 Pokój 18,48m2 (29,43m2)
2.8 Łazienka 3,40m2
2.9 Pokój 16,44m2 (27,19m2)
2.10 Łazienka 3,40m2
2.11 Pokój 11,64m2 (20,82m2)
2.12 Łazienka 3,30m2
2.13 Hall 15,16m2
2.14 Schody 9,85m2

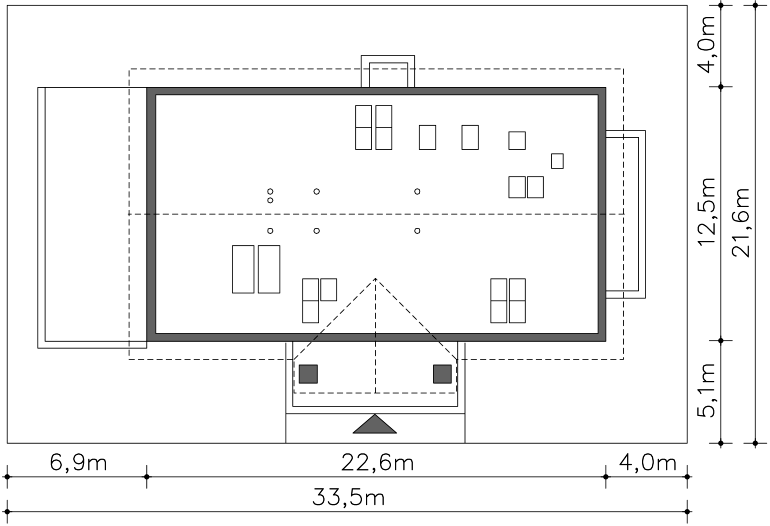

Wymiary działki

Gotowy projekt domu Budynek usługowy Orzeł II wymiary działki

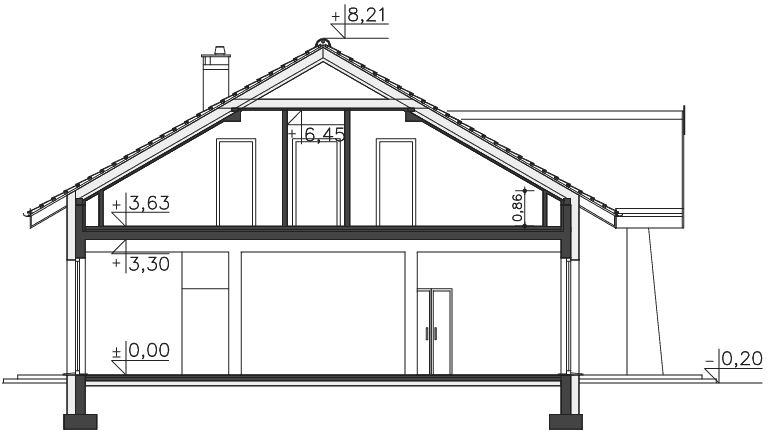

Przekrój

Gotowy projekt domu Budynek usługowy Orzeł II przekrój

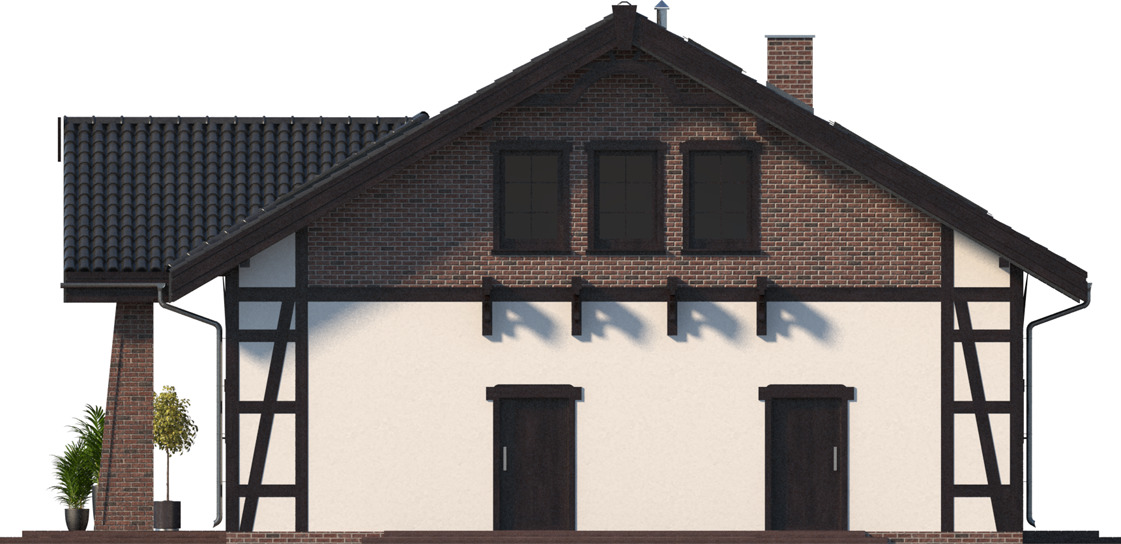

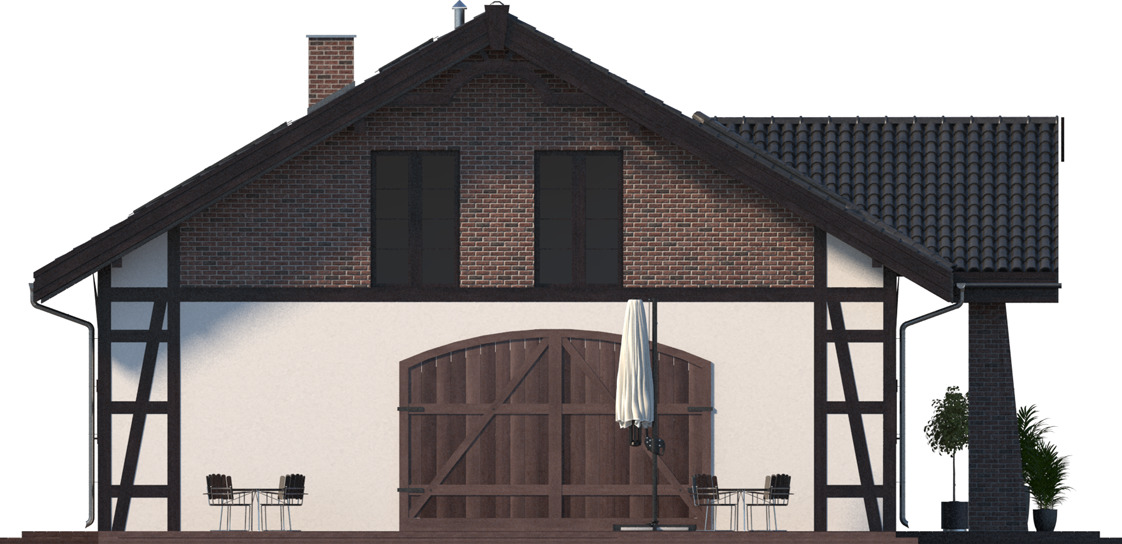

Elewacje

Gotowy projekt domu Budynek usługowy Orzeł II elewacja przód Gotowy projekt domu Budynek usługowy Orzeł II elewacja lewa Gotowy projekt domu Budynek usługowy Orzeł II elewacja tył Gotowy projekt domu Budynek usługowy Orzeł II elewacja prawa

Działka

Grafika przedstawia minimalne wymiary działki. Aby sprawdzić, czy dom może być realizowany na konkretnej działce należy uzyskać Wypis i Wyrys z Miejscowego Planu Zagospodarowania Przestrzennego lub jeśli na danym terenie nie ma planu – Decyzję o warunkach zabudowy. Wszystkie projekty wymagają adaptacji do warunków miejscowych przez projektanta lokalnego.

Dowiedz się więcej

Technologia projektu

Fundamenty - rozwiązanie o podwyższonej izolacji termicznej

Ściany zewnętrzne - Bloczek silikatowy 18 cm + styropian 20 cm

Strop - żelbetowy

Dach - tradycyjna więźba ciesielska

Ogrzewanie - c.o. grzejnikowe + c.w.u. - kocioł na paliwo stałe,  c.w.u - kolektory słoneczne

WENTYLACJA - mechaniczna

Na etapie adaptacji projektu istnieje możliwość zamiany materiałów na inne o podobnych właściwościach i parametrach technicznych. Pamiętaj! Projekt stanowi spójną całość i zmiana rozwiązań może wpłynąć na jego właściwości wytrzymałościowe i cieplne.

Dowiedz się więcej

Szacunkowe koszty realizacji

Stan surowy zamknięty 904 600 zł
Stan deweloperski 1 432 000 zł

Szacunkowa wycena netto. Biuro projektowe nie zajmuje się realizacją inwestycji.

Dowiedz się więcej

Wyceń bezpłatnie budowę domu u wykonawcy

Zmiany do projektu

Projekt domu Budynek usługowy Orzeł II

Każdy projekt z naszej kolekcji można dostosować do własnych potrzeb i warunków zabudowy. Zmiany w projekcie możemy wykonać w naszym biurze na zlecenie, wówczas kupujesz już zmienioną dokumentację. Projekt z wprowadzonymi zmianami może zostać włączony do kolekcji jako projekt katalogowy. Możesz też zlecić wprowadzenie przeróbek lokalnemu projektantowi w ramach adaptacji projektu do działki, wówczas kupujesz projekt gotowy, a my dołączamy do niego bezpłatnie zgodę na wprowadzenie zmian we własnym zakresie. Najczęściej wprowadzane są zmiany funkcjonalne, ale możliwe są również modyfikacje bryły domu i poszczególnych jego elementów. Zapraszamy do skorzystania z naszych usług - wycenimy bezpłatnie zmiany, a Ty wybierzesz najkorzystniejszą dla siebie ofertę.
