Projekt domu

Budynek usługowy Jastrząb 557,42m²

DCU03



Karta projektu Podziel się:

Opis projektu

Nowoczesny, bardzo funkcjonalnie i wygodnie rozplanowany budynek usługowy, który mieści aż trzy sale bankietowe, zaplecze kuchenno-gospodarcze, bar i część hotelową. Dużym atutem są dwa przepiękne tarasy, jeden wewnętrzny, usytuowany pomiędzy dwoma skrzydłami budynku, drugi zaś na piętrze. Ten projekt na pewno zwróci uwagę inwestorów szukających niebanalnych, ciekawych rozwiązań. Jego cechą charakterystyczną jest niewątpliwie nowoczesna bryła, z licznymi przeszkleniami, elewacją z cegły klinkierowej.

Parter 369,70m2

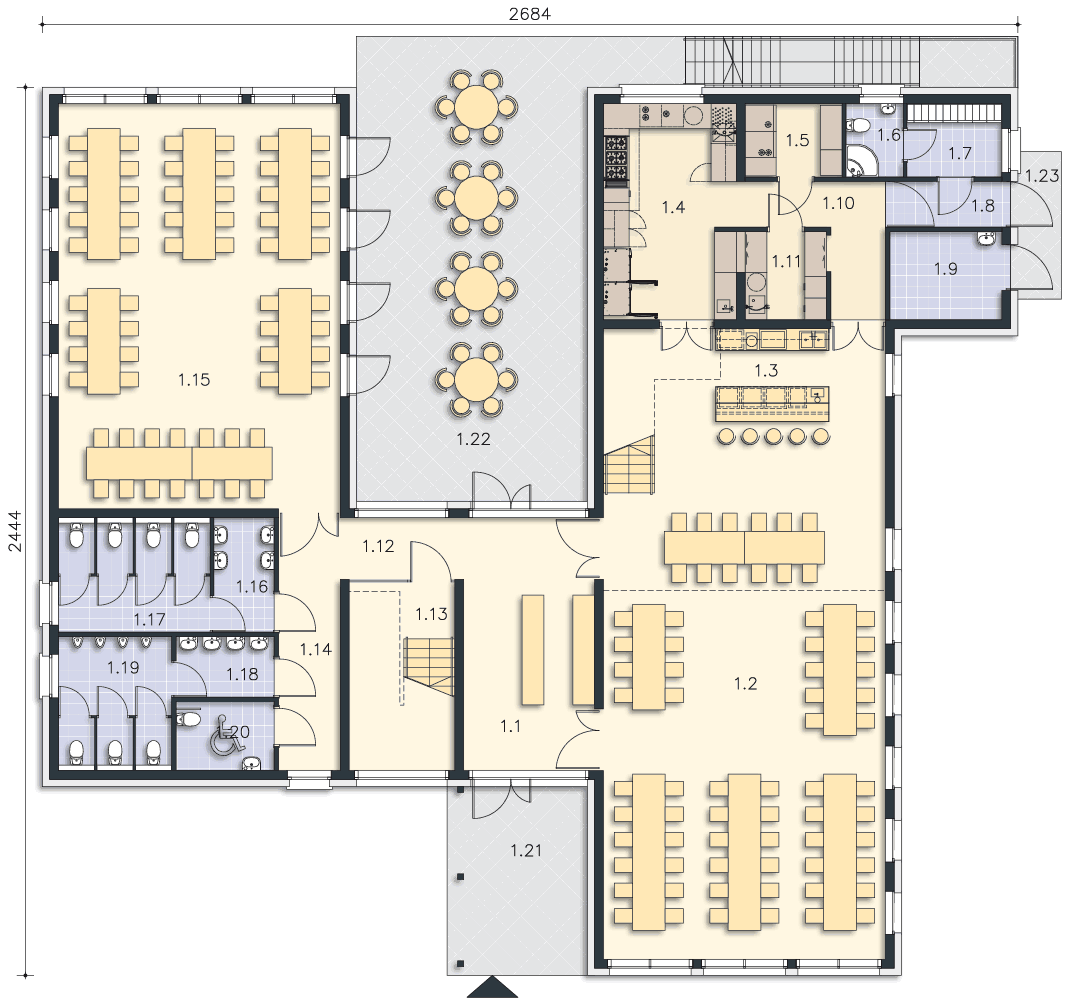

Gotowy projekt domu Budynek usługowy Jastrząb rzut Parter

369,70m2

1.1 Hall 24,09m2
1.2 Sala bankietowa 99,14m2
1.3 Bar 32,72m2 (34,82m2)
1.4 Kuchnia 21,52m2
1.5 Magazyn 5,30m2
1.6 Łazienka 3,16m2
1.7 Pom.socjalne 5,19m2
1.8 Komunikacja 3,75m2
1.9 Kotłownia 7,32m2
1.10 Komunikacja 8,79m2
1.11 Zmywalnia naczyń 5,74m2
1.12 Komunikacja 5,06m2
1.13 Schody 12,84m2 (14,94m2)
1.14 Komunikacja 11,23m2
1.15 Sala bankietowa 86,03m2
1.16 Przedsionek 5,13m2
1.17 WC damski 12,43m2
1.18 Przedsionek 4,37m2
1.19 WC męski 10,89m2
1.20 Wc 5m2
1.21 Podest 20,13m2
1.22 Taras 85m2
1.23 Podest 4,85m2
1.1 Hall 24,09m2
1.2 Sala bankietowa 99,14m2
1.3 Bar 32,72m2 (34,82m2)
1.4 Kuchnia 21,52m2
1.5 Magazyn 5,30m2
1.6 Łazienka 3,16m2
1.7 Pom.socjalne 5,19m2
1.8 Komunikacja 3,75m2
1.9 Kotłownia 7,32m2
1.10 Komunikacja 8,79m2
1.11 Zmywalnia naczyń 5,74m2
1.12 Komunikacja 5,06m2
1.13 Schody 12,84m2 (14,94m2)
1.14 Komunikacja 11,23m2
1.15 Sala bankietowa 86,03m2
1.16 Przedsionek 5,13m2
1.17 WC damski 12,43m2
1.18 Przedsionek 4,37m2
1.19 WC męski 10,89m2
1.20 Wc 5m2
1.21 Podest 20,13m2
1.22 Taras 85m2
1.23 Podest 4,85m2

Poddasze 195,04m2

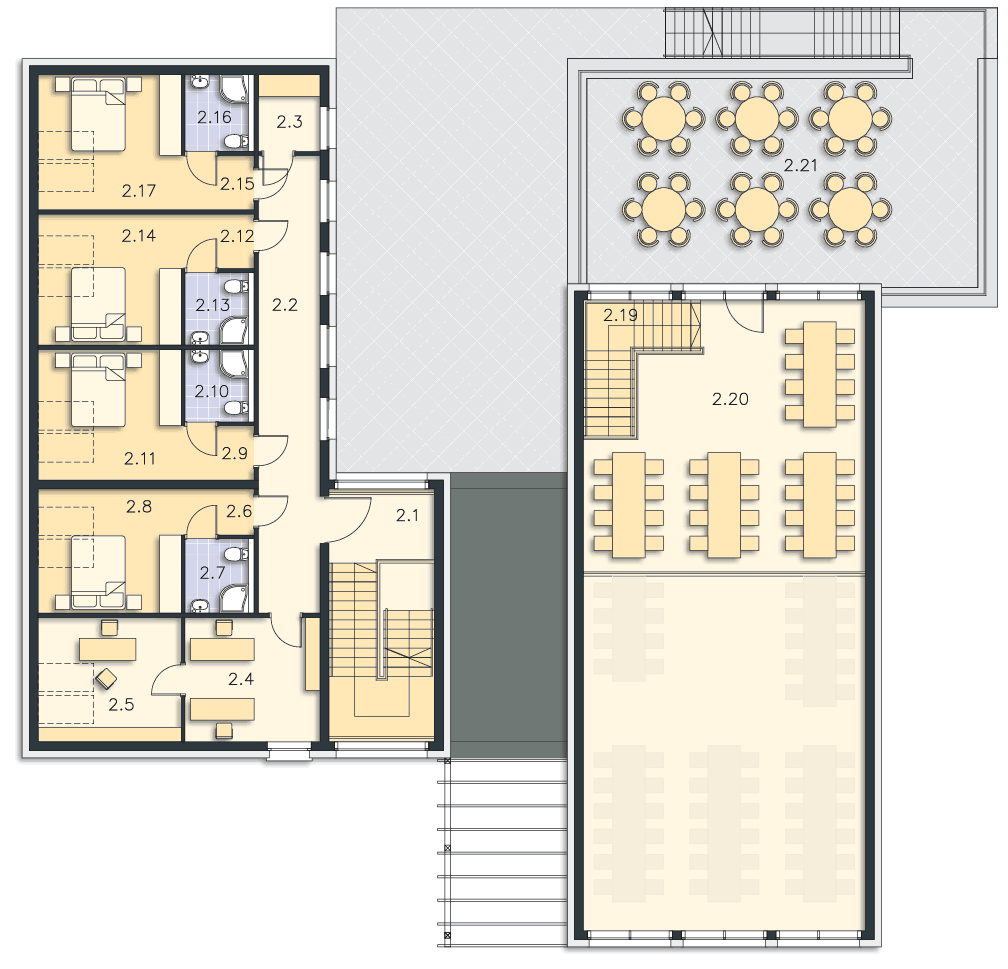

Gotowy projekt domu Budynek usługowy Jastrząb rzut Poddasze

195,04m2

2.1 Schody 19,38m2
2.2 Komunikacja 26,92m2
2.3 Pom. techniczne 3,50m2
2.4 Sekretariat 12,56m2
2.5 Biuro 11,74m2 (13,30m2)
2.6 Komunikacja 2,49m2
2.7 Łazienka 3,56m2
2.8 Pokój 11,74m2 (13,30m2)
2.9 Komunikacja 2,95m2
2.10 Łazienka 3,47m2
2.11 Pokój 12,36m2 (14,01m2)
2.12 Komunikacja 2,95m2
2.13 Łazienka 3,47m2
2.14 Pokój 11,32m2 (14,01m2)
2.15 Komunikacja 2,95m2
2.16 Łazienka 3,68m2
2.17 Pokój 12,77m2 (14,48m2)
2.18 Schody 7,67m2
2.19 Sala bankietowa 39,56m2 (50,95m2)
2.20 Taras 61m2
2.1 Schody 19,38m2
2.2 Komunikacja 26,92m2
2.3 Pom. techniczne 3,50m2
2.4 Sekretariat 12,56m2
2.5 Biuro 11,74m2 (13,30m2)
2.6 Komunikacja 2,49m2
2.7 Łazienka 3,56m2
2.8 Pokój 11,74m2 (13,30m2)
2.9 Komunikacja 2,95m2
2.10 Łazienka 3,47m2
2.11 Pokój 12,36m2 (14,01m2)
2.12 Komunikacja 2,95m2
2.13 Łazienka 3,47m2
2.14 Pokój 11,32m2 (14,01m2)
2.15 Komunikacja 2,95m2
2.16 Łazienka 3,68m2
2.17 Pokój 12,77m2 (14,48m2)
2.18 Schody 7,67m2
2.19 Sala bankietowa 39,56m2 (50,95m2)
2.20 Taras 61m2

Wymiary działki

Gotowy projekt domu Budynek usługowy Jastrząb wymiary działki

Przekrój

Gotowy projekt domu Budynek usługowy Jastrząb przekrój

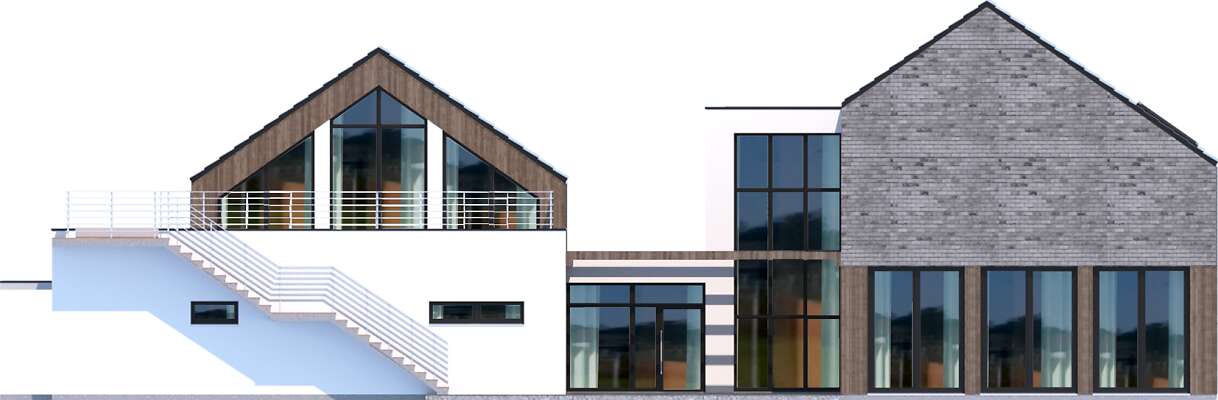

Elewacje

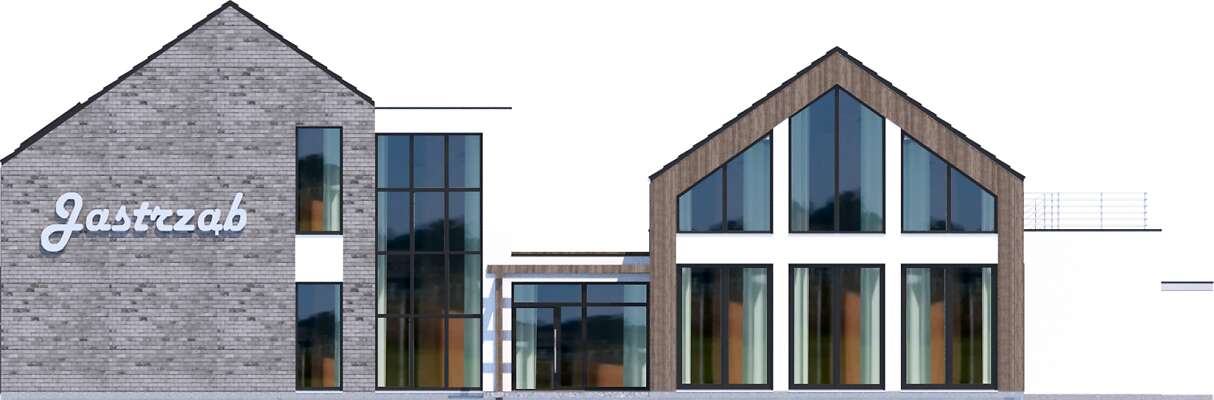

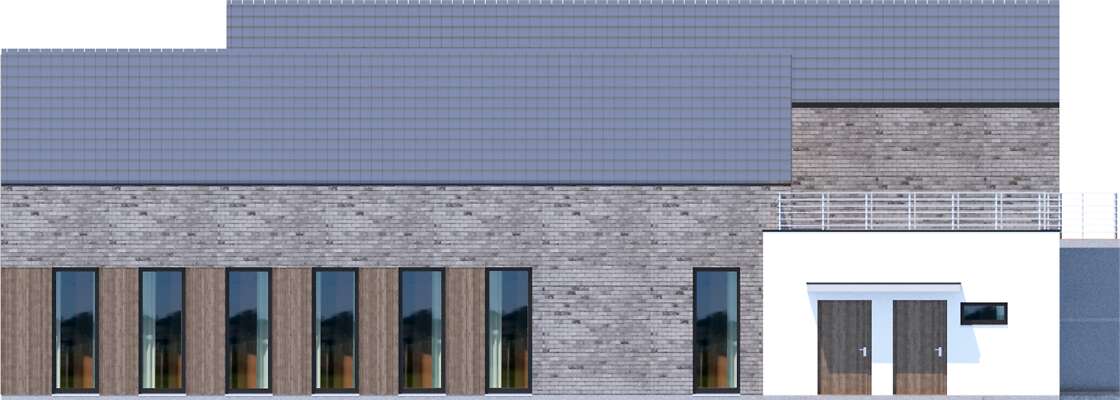

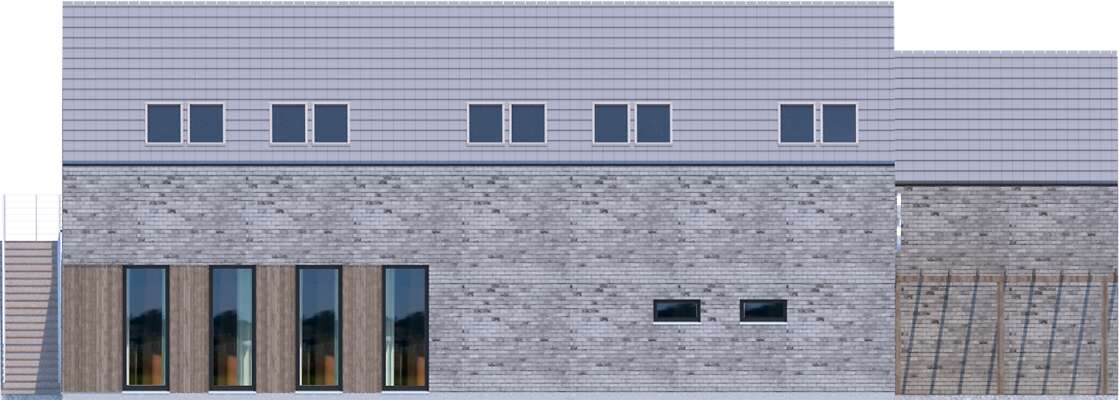

Gotowy projekt domu Budynek usługowy Jastrząb elewacja przód Gotowy projekt domu Budynek usługowy Jastrząb elewacja lewa Gotowy projekt domu Budynek usługowy Jastrząb elewacja tył Gotowy projekt domu Budynek usługowy Jastrząb elewacja prawa

Działka

Grafika przedstawia minimalne wymiary działki. Aby sprawdzić, czy dom może być realizowany na konkretnej działce należy uzyskać Wypis i Wyrys z Miejscowego Planu Zagospodarowania Przestrzennego lub jeśli na danym terenie nie ma planu – Decyzję o warunkach zabudowy. Wszystkie projekty wymagają adaptacji do warunków miejscowych przez projektanta lokalnego.

Dowiedz się więcej

Technologia projektu

Fundamenty - rozwiązanie o podwyższonej izolacji termicznej

Ściany zewnętrzne - Bloczek silikatowy 24 cm + styropian 20 cm

Strop - gęstożebrowy

Dach - tradycyjna więźba ciesielska

Ogrzewanie - c.o. grzejnikowe + c.w.u. - kocioł gazowy

WENTYLACJA - rekuperacja

Na etapie adaptacji projektu istnieje możliwość zamiany materiałów na inne o podobnych właściwościach i parametrach technicznych. Pamiętaj! Projekt stanowi spójną całość i zmiana rozwiązań może wpłynąć na jego właściwości wytrzymałościowe i cieplne.

Dowiedz się więcej

Szacunkowe koszty realizacji

Stan surowy zamknięty 1 311 900 zł
Stan deweloperski 2 076 700 zł

Szacunkowa wycena netto. Biuro projektowe nie zajmuje się realizacją inwestycji.

Dowiedz się więcej

Wyceń bezpłatnie budowę domu u wykonawcy

Zmiany do projektu

Projekt domu Budynek usługowy Jastrząb

Każdy projekt z naszej kolekcji można dostosować do własnych potrzeb i warunków zabudowy. Zmiany w projekcie możemy wykonać w naszym biurze na zlecenie, wówczas kupujesz już zmienioną dokumentację. Projekt z wprowadzonymi zmianami może zostać włączony do kolekcji jako projekt katalogowy. Możesz też zlecić wprowadzenie przeróbek lokalnemu projektantowi w ramach adaptacji projektu do działki, wówczas kupujesz projekt gotowy, a my dołączamy do niego bezpłatnie zgodę na wprowadzenie zmian we własnym zakresie. Najczęściej wprowadzane są zmiany funkcjonalne, ale możliwe są również modyfikacje bryły domu i poszczególnych jego elementów. Zapraszamy do skorzystania z naszych usług - wycenimy bezpłatnie zmiany, a Ty wybierzesz najkorzystniejszą dla siebie ofertę.
