Projekt domu

Budynek usługowy Orzeł 290,27m²

DCU01



Karta projektu Podziel się:

Opis projektu

Projekt restauracji w stylu rustykalnym. Budynek jest energooszczędny, a dzięki prostej bryle również ekonomiczny w realizacji. Na parterze znajduje się przestronna i jasna sala główna oraz znakomicie rozplanowane zaplecze, w którego skład wchodzi kuchnia, niezbędne pomieszczenia techniczne oraz sanitariaty. Na piętrze zaplanowano pomieszczenia biurowe oraz pracownicze.

Parter 236,48m2

Gotowy projekt domu Budynek usługowy Orzeł rzut Parter

236,48m2

1.1 Sala bankietowa 159,01m2
1.2 Komunikacja 6,06m2
1.3 WC damski 5,44m2
1.4 Przedsionek 3,60m2
1.5 WC męski 4,24m2
1.6 Kotłownia 8,90m2 (12,36m2)
1.7 Komunikacja 2,32m2
1.8 Komunikacja 9,76m2
1.9 Zmywalnia naczyń 5m2
1.10 Wc 1,92m2 (2,10m2)
1.11 Kuchnia 20,63m2
1.12 Magazyn 9,60m2
1.13 Podest 24,59m2
1.14 Podest 62,34m2
1.15 Podest 2,25m2
1.16 Podest 12,03m2
1.1 Sala bankietowa 159,01m2
1.2 Komunikacja 6,06m2
1.3 WC damski 5,44m2
1.4 Przedsionek 3,60m2
1.5 WC męski 4,24m2
1.6 Kotłownia 8,90m2 (12,36m2)
1.7 Komunikacja 2,32m2
1.8 Komunikacja 9,76m2
1.9 Zmywalnia naczyń 5m2
1.10 Wc 1,92m2 (2,10m2)
1.11 Kuchnia 20,63m2
1.12 Magazyn 9,60m2
1.13 Podest 24,59m2
1.14 Podest 62,34m2
1.15 Podest 2,25m2
1.16 Podest 12,03m2

Poddasze 62,69m2

Gotowy projekt domu Budynek usługowy Orzeł rzut Poddasze

62,69m2

2.1 Schody 15,41m2
2.2 Pom. techniczne 7,67m2 (18,89m2)
2.3 Biuro 22,44m2 (37,07m2)
2.4 Łazienka 4,56m2
2.5 Łazienka 3,33m2
2.6 Pom.socjalne 9,28m2 (15,04m2)
2.1 Schody 15,41m2
2.2 Pom. techniczne 7,67m2 (18,89m2)
2.3 Biuro 22,44m2 (37,07m2)
2.4 Łazienka 4,56m2
2.5 Łazienka 3,33m2
2.6 Pom.socjalne 9,28m2 (15,04m2)

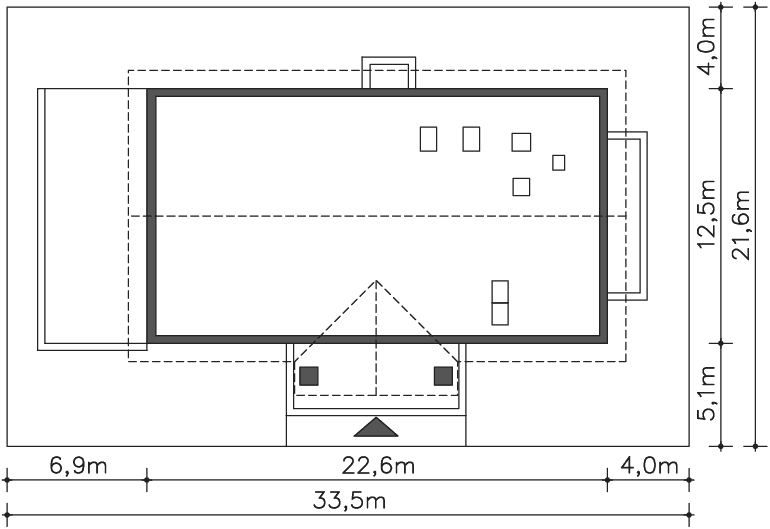

Wymiary działki

Gotowy projekt domu Budynek usługowy Orzeł wymiary działki

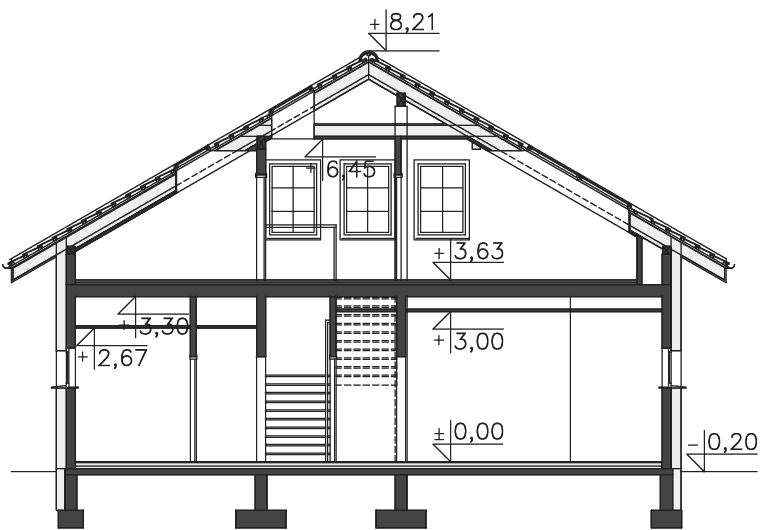

Przekrój

Gotowy projekt domu Budynek usługowy Orzeł przekrój

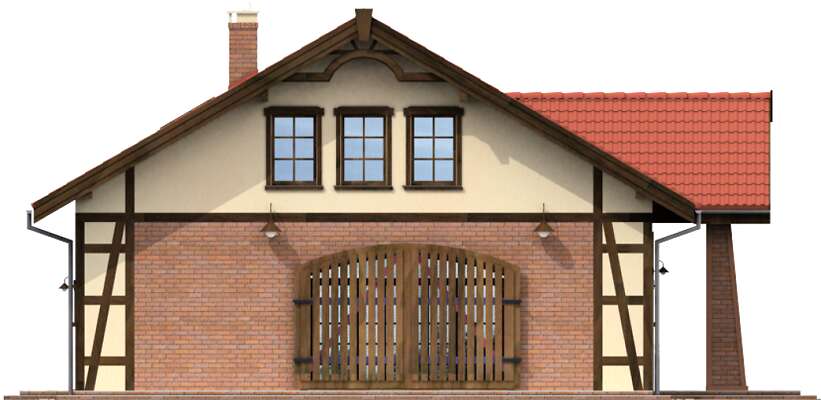

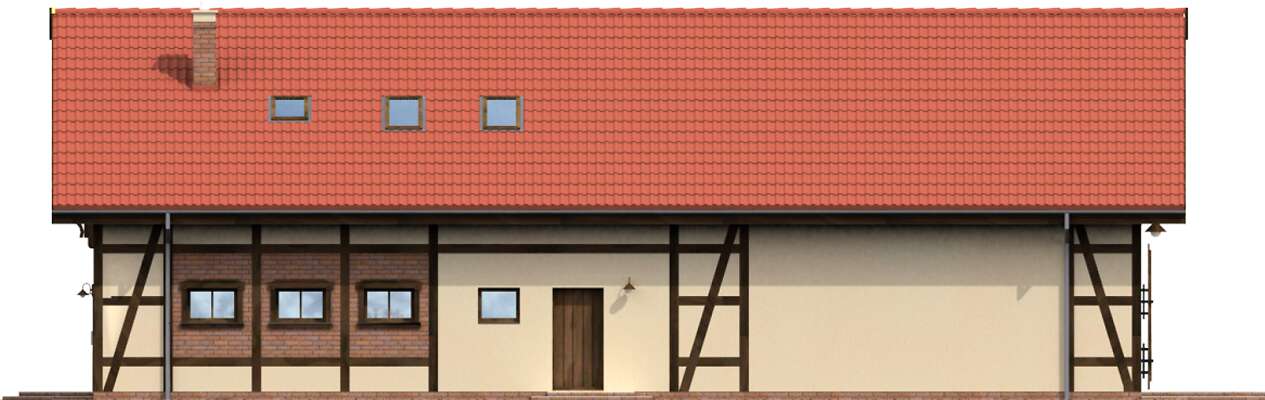

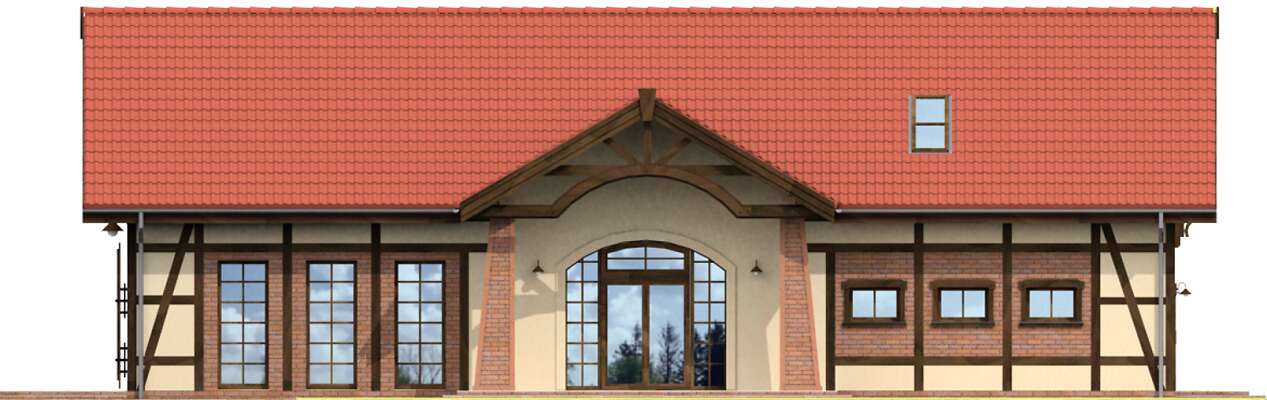

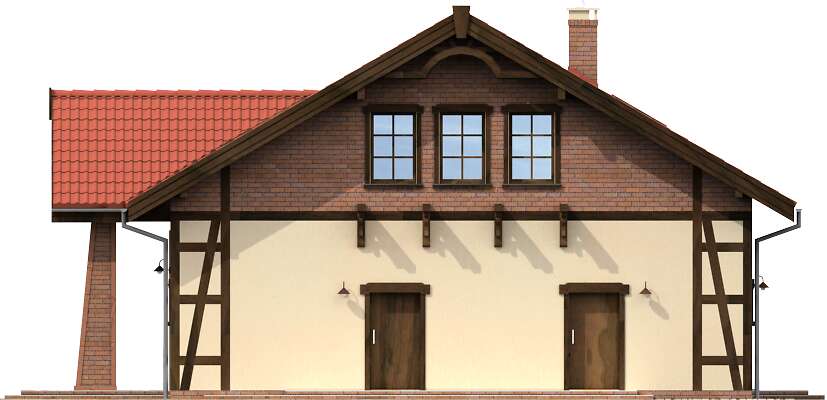

Elewacje

Gotowy projekt domu Budynek usługowy Orzeł elewacja przód Gotowy projekt domu Budynek usługowy Orzeł elewacja lewa Gotowy projekt domu Budynek usługowy Orzeł elewacja tył Gotowy projekt domu Budynek usługowy Orzeł elewacja prawa

Działka

Grafika przedstawia minimalne wymiary działki. Aby sprawdzić, czy dom może być realizowany na konkretnej działce należy uzyskać Wypis i Wyrys z Miejscowego Planu Zagospodarowania Przestrzennego lub jeśli na danym terenie nie ma planu – Decyzję o warunkach zabudowy. Wszystkie projekty wymagają adaptacji do warunków miejscowych przez projektanta lokalnego.

Dowiedz się więcej

Technologia projektu

Fundamenty - rozwiązanie o podwyższonej izolacji termicznej

Ściany zewnętrzne - Bloczek silikatowy 18 cm + styropian 20 cm

Strop - gęstożebrowy

Dach - tradycyjna więźba ciesielska

Dach - wiązary

Ogrzewanie - c.o. grzejnikowe + c.w.u. - kocioł na paliwo stałe

WENTYLACJA - rekuperacja

Na etapie adaptacji projektu istnieje możliwość zamiany materiałów na inne o podobnych właściwościach i parametrach technicznych. Pamiętaj! Projekt stanowi spójną całość i zmiana rozwiązań może wpłynąć na jego właściwości wytrzymałościowe i cieplne.

Dowiedz się więcej

Szacunkowe koszty realizacji

Stan surowy zamknięty 705 100 zł
Stan deweloperski 1 116 100 zł

Szacunkowa wycena netto. Biuro projektowe nie zajmuje się realizacją inwestycji.

Dowiedz się więcej

Wyceń bezpłatnie budowę domu u wykonawcy

Zmiany do projektu

Projekt domu Budynek usługowy Orzeł

Każdy projekt z naszej kolekcji można dostosować do własnych potrzeb i warunków zabudowy. Zmiany w projekcie możemy wykonać w naszym biurze na zlecenie, wówczas kupujesz już zmienioną dokumentację. Projekt z wprowadzonymi zmianami może zostać włączony do kolekcji jako projekt katalogowy. Możesz też zlecić wprowadzenie przeróbek lokalnemu projektantowi w ramach adaptacji projektu do działki, wówczas kupujesz projekt gotowy, a my dołączamy do niego bezpłatnie zgodę na wprowadzenie zmian we własnym zakresie. Najczęściej wprowadzane są zmiany funkcjonalne, ale możliwe są również modyfikacje bryły domu i poszczególnych jego elementów. Zapraszamy do skorzystania z naszych usług - wycenimy bezpłatnie zmiany, a Ty wybierzesz najkorzystniejszą dla siebie ofertę.

Opinie (6)

21.11.2018

Lipińscy Domy

Nie planujemy nowej wersji, ale możemy wprowadzić zmiany odpłatnie. Szczegóły: biuro@lipinscy.pl
Technologia jest opisana w zakładce po lewej stronie u góry. Jeśli szuka Pan bardziej szczegółowych informacji to prosimy o pytanie w mailu.

Skomentuj

20.11.2018

Dariusz Wesołowski

WITAM. MAMA PYTANKO CZY PLANUJĄ PAŃSTWO MNIEJSZĄ WERSJĘ TEGO PROJEKTU. WYMIARY 10 METRÓW NA 20 METRÓW??? JESTEM ZAINTERESOWANY TYM PROJEKTEM, A DOKŁADNIE ODBICIEM LUSTRZANYM. NIESTETY MAM OGRANICZENIA NA DZIAŁCE I TAKI DUŻY BUDYNEK SIĘ NIE ZMIEŚCI. DODATKOWO TOALETY DLA BIESIADNIKÓW UMIEŚCIŁ BYM Z PRZODU BUDYNKU. ORAZ PROSZĘ O KRÓTKĄ INFORMACJĘ O TECHNOLOGI W JAKIEJ WYKONANY JEST BUDYNEK..

Skomentuj

25.09.2017

Lipinscy_Domy

Można wprowadzić zmiany do projektu.
Szczegóły w zakładce "Zmiany w projektach" w kolumnie po lewej stronie.

Skomentuj

25.09.2017

Jereczek Zdzisław

Witam czy istnieje możliwość projektu aby poddasze użytkowe było też nad salą bankietową i czy można by było powiększyć budynek do powierzchni zabudowy do 300m2 pozdrawiam

Skomentuj

26.10.2016

Lipinscy_Domy

Tak.

Skomentuj

26.10.2016

Michal

sufit nad salą jest aż pod krokwie?

Skomentuj
