Projekt domu

Budynek usługowy Monaco 219,73m²

GW01



Karta projektu Podziel się:

Opis projektu

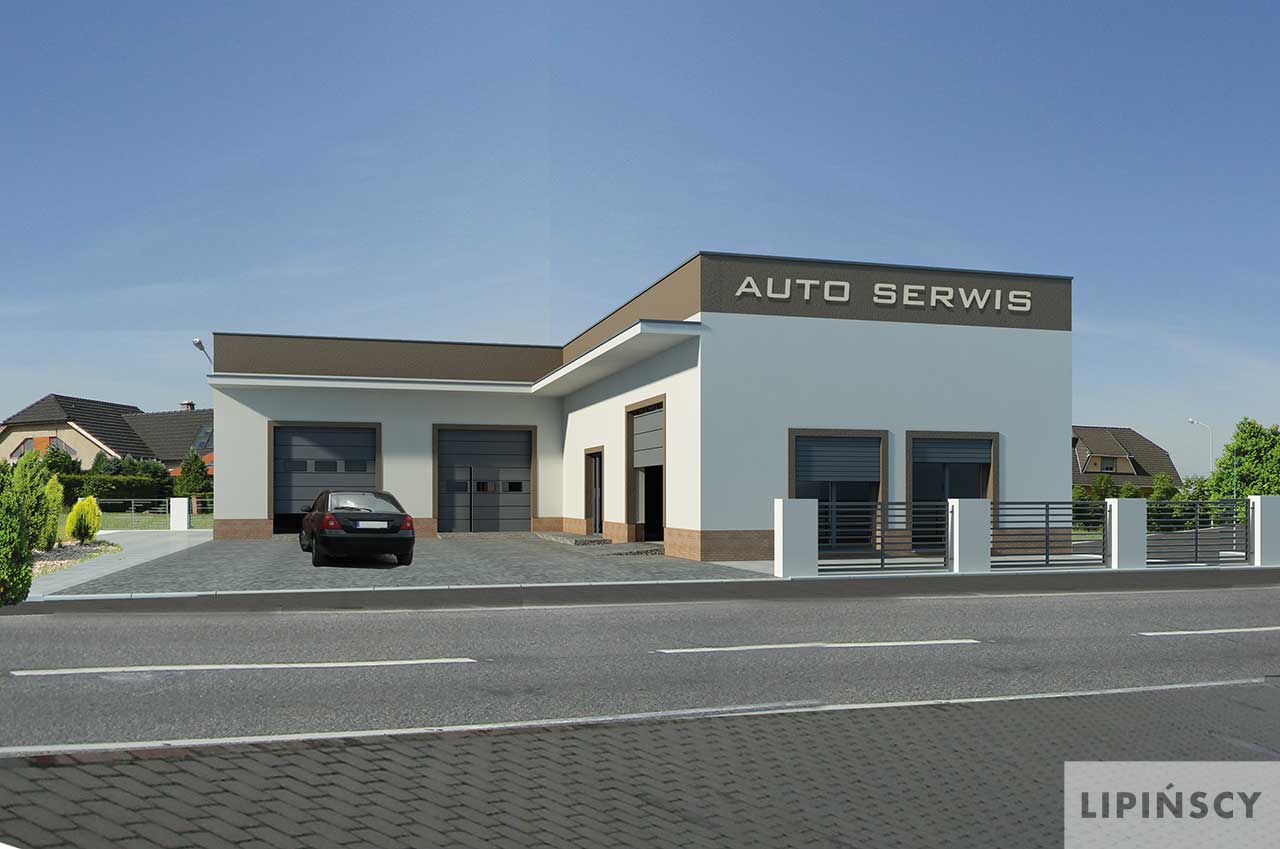

Projekt warsztatu samochodowego z trzema stanowiskami obsługi pojazdów. Posiada wygodne przestronne biuro z niezależnym gabinetem i funkcjonalne zaplecze sanitarne z pomieszczeniem socjalnym, szatnią oraz toaletami zarówno dla pracowników jak i dla klientów. W projekcie przewidziano również niezbędne pomieszczenia techniczne i magazynowe. Budynek może być także zaadaptowany jako myjnia, stacja kontroli pojazdów lub punkt wulkanizacyjny.

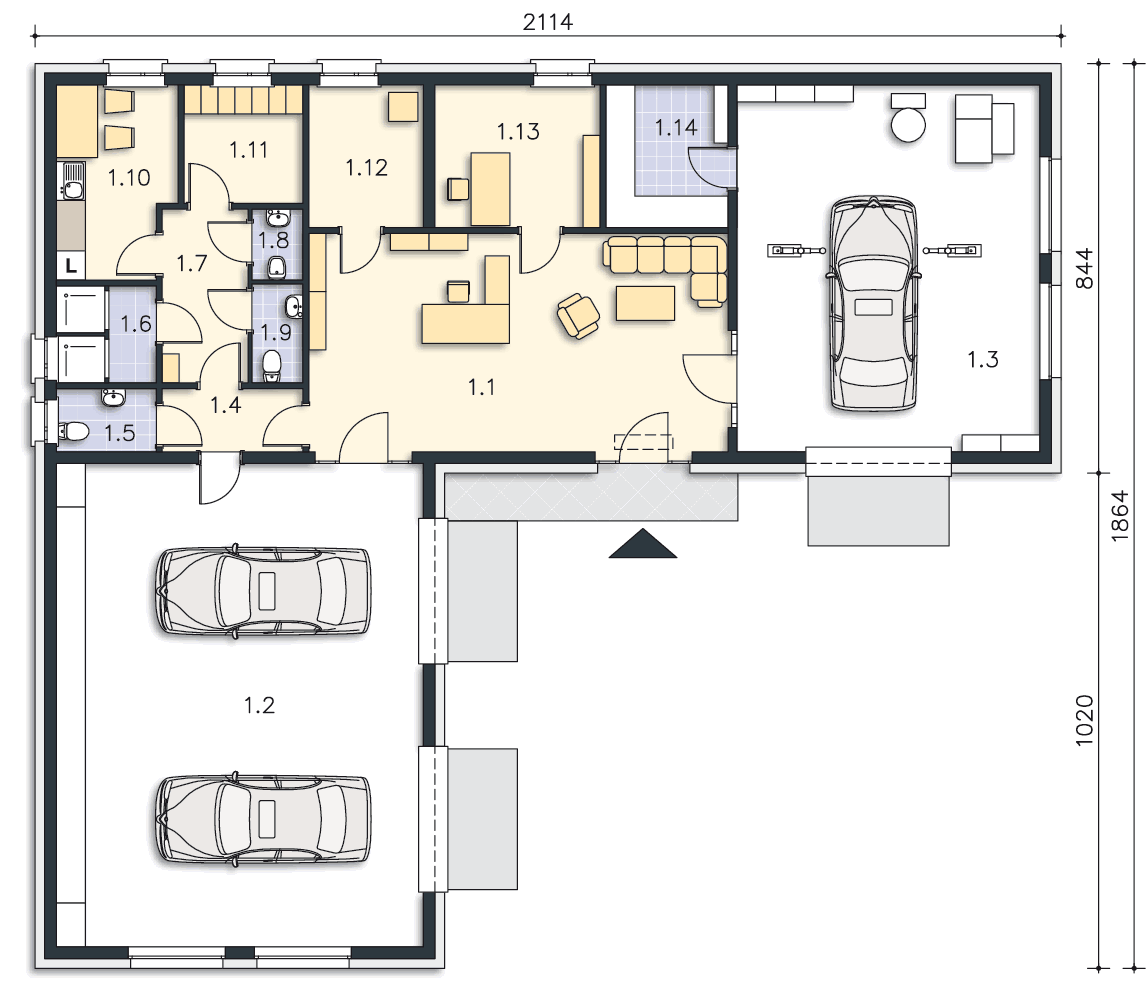

Parter 219,73m2

Gotowy projekt domu Budynek usługowy Monaco rzut Parter

219,73m2

1.1 Biuro 38,62m2
1.2 Warsztat 74,95m2
1.3 Warsztat 46,90m2
1.4 Komunikacja 3,69m2
1.5 Wc 2,61m2
1.6 Natryski 4,04m2
1.7 Komunikacja 6,23m2
1.8 Wc 1,48m2
1.9 Wc 2,08m2
1.10 Pom.socjalne 9,25m2
1.11 Szatnia 5,88m2
1.12 Pom. techniczne 6,83m2
1.13 Gabinet 9,87m2
1.14 Magazyn 7,30m2
1.1 Biuro 38,62m2
1.2 Warsztat 74,95m2
1.3 Warsztat 46,90m2
1.4 Komunikacja 3,69m2
1.5 Wc 2,61m2
1.6 Natryski 4,04m2
1.7 Komunikacja 6,23m2
1.8 Wc 1,48m2
1.9 Wc 2,08m2
1.10 Pom.socjalne 9,25m2
1.11 Szatnia 5,88m2
1.12 Pom. techniczne 6,83m2
1.13 Gabinet 9,87m2
1.14 Magazyn 7,30m2

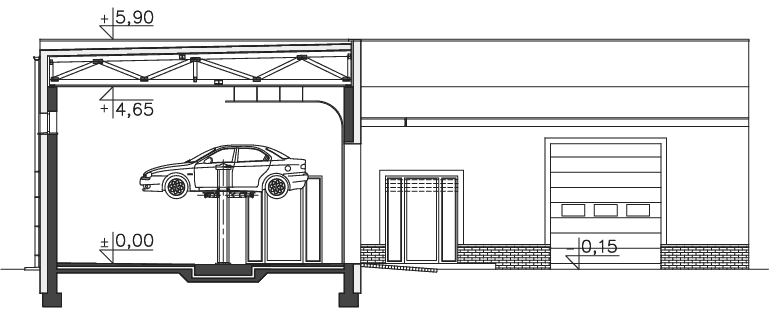

Przekrój

Gotowy projekt domu Budynek usługowy Monaco przekrój

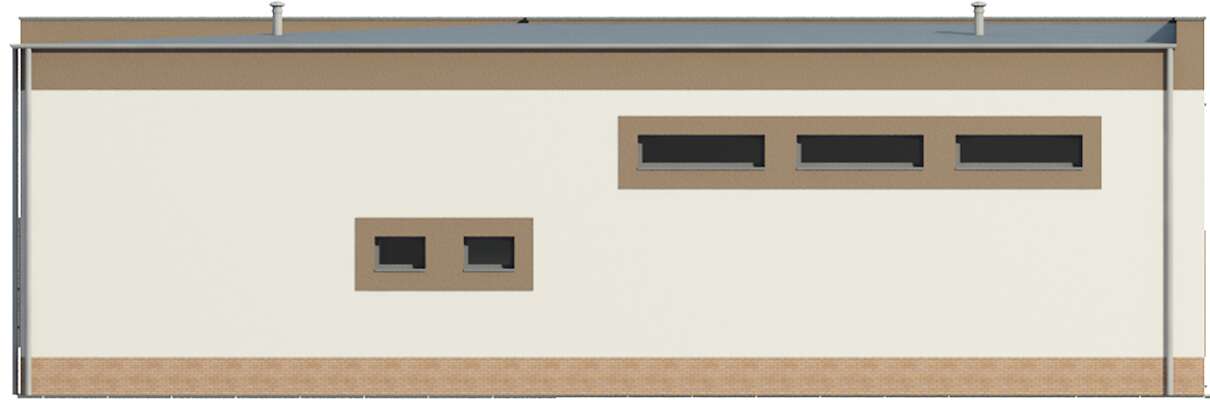

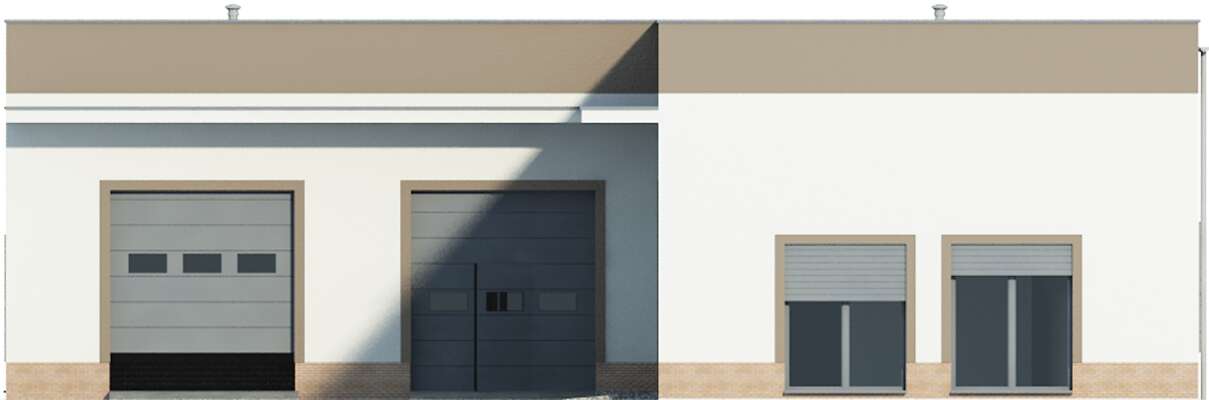

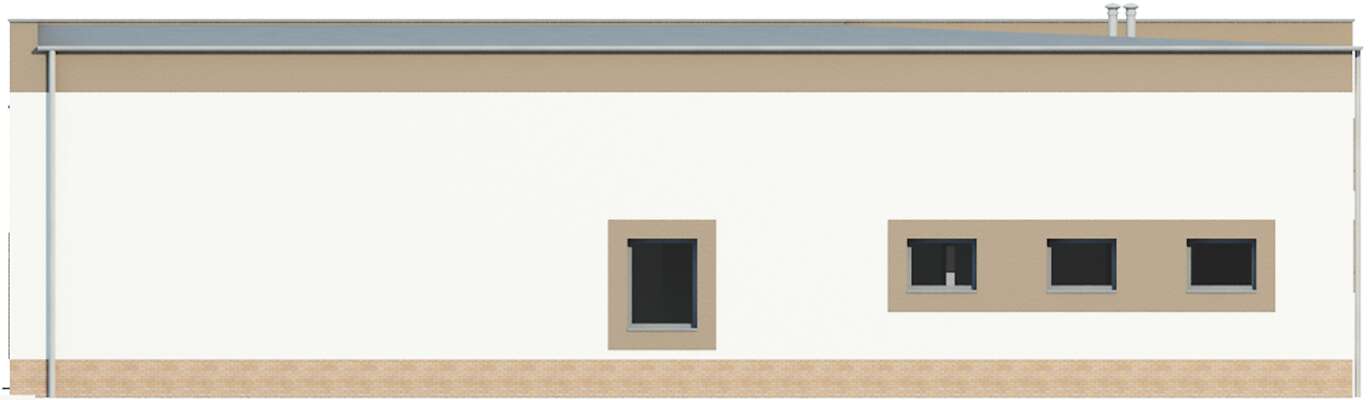

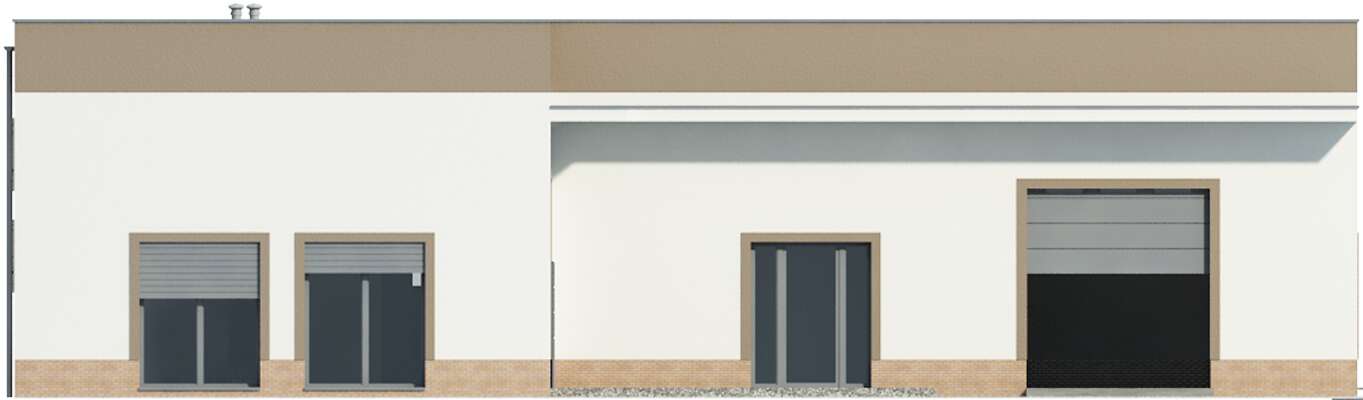

Elewacje

Gotowy projekt domu Budynek usługowy Monaco elewacja przód Gotowy projekt domu Budynek usługowy Monaco elewacja lewa Gotowy projekt domu Budynek usługowy Monaco elewacja tył Gotowy projekt domu Budynek usługowy Monaco elewacja prawa

Technologia projektu

Fundamenty - rozwiązanie o podwyższonej izolacji termicznej

Ściany zewnętrzne - Bloczek silikatowy 24 cm + styropian 20 cm

Dach - wiązary

Ogrzewanie - c.o. podłogowe + c.w.u. - pompa ciepła ze źródłem dolnym

WENTYLACJA - rekuperacja

Na etapie adaptacji projektu istnieje możliwość zamiany materiałów na inne o podobnych właściwościach i parametrach technicznych. Pamiętaj! Projekt stanowi spójną całość i zmiana rozwiązań może wpłynąć na jego właściwości wytrzymałościowe i cieplne.

Dowiedz się więcej

Wersje projektu Budynek usługowy Monaco (1)

Gotowy projekt domu Budynek usługowy Austin

Budynek usługowy Austin

GW01A127,44m2

Nowoczesny w formie i funkcjonalny w rozplanowaniu wnętrza projekt budynku usługowego, z płaskim dachem, z przeznaczeniem np. na warsztat samochodowy.
