Autorzy projektu: dr inż. arch. Ludwika Juchniewicz-Lipińska, dr inż. arch. Miłosz Lipiński

Właściwości projektu

Powierzchnia domu: 71.8 m2
Powierzchnia netto: 84.6 m2
Powierzchnia zabudowy: 60.4 m2
Minimalna szerokość działki: 16.7 m
Kubatura: 327 m3
Wysokość kalenicy: 7.1 m
Kąt nachylenia dachu: 45 °
Zapotrzebowanie energetyczne: Ep = 153.03 kWh / (m2rok)
Ek = 134.95 kWh / (m2rok)
Ea = 93.89 kWh / (m2rok)

Opis

Pokaż

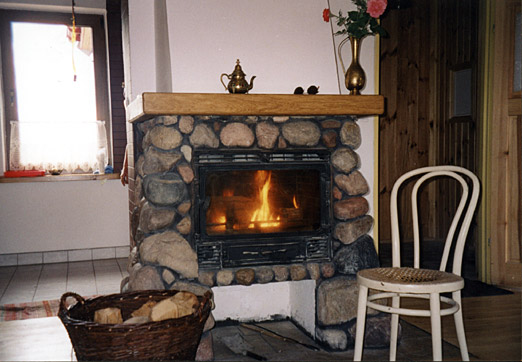

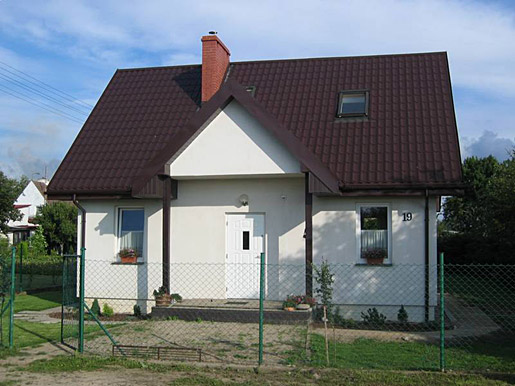

Wdzięczny, mały domek dla niedużej rodziny. Na niewielkiej powierzchni zgrabnie zakomponowano cztery pokoje kuchnię, łazienkę i pomieszczenie gospodarcze. Z zadaszonego ganku przechodzi się do wiatrołapu, przy którym jest łazienka z kotłem c. o. Pokój dzienny stanowi przestrzeń integrującą życie rodziny. Jest tu miejsce na kominek, kącik wypoczynkowy, stół jadalniany i wydzieloną część kuchenną. Obok znajduje się jedna sypialnia. Drewniane schody prowadzą na poddasze, gdzie są dwie sypialnie i garderoba. Sypialnie są wystarczająco wygodne i ustawne, a garderoba bardzo praktyczna. Domek dostępny jest również jako letniskowy w technologii bala drewnianego Obersdorf (LMW01d).

Rzuty

Ukryj

Parter

Oslo
1.1 Wiatrołap: 3.1 m2
1.2 Kuchnia: 5.5 m2
1.3 Pokój dzienny: 23.3 m2
1.4 Pokój: 10.6 m2
1.5 Łazienka: 5.1 m2
oraz




1.6 Podest: 3.6 m2

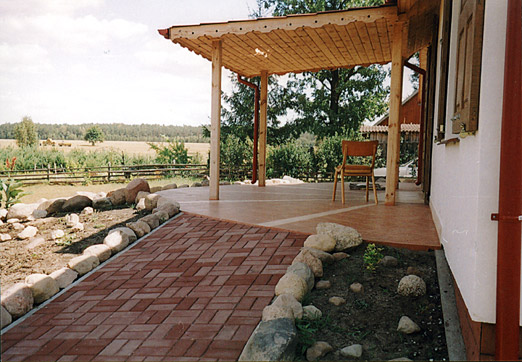

1.7 Taras: 4.4 m2




Poddasze

Oslo
2.1 Komunikacja: 2.1 m2
2.2 Pokój: 8.8 m2 (14.9 m2)
2.3 Pokój: 7.0 m2 (12.0 m2)
2.4 Garderoba: 2.2 m2 (4.0 m2)
2.5 Schody: 4.1 m2











Działka

Ukryj
Oslo

Przekrój

Ukryj

Oslo

Elewacje

Ukryj
Oslo Oslo
Oslo Oslo

Technologia wykonia

Technologia:

domu standardowego.

Ściany zewnętrzne:

  • Ściana dwuwarstwowa z betonu komórkowego „Prefbet” (Xella) lub ceramiki poryzowanej „Porotherm” (Wienerberger) lub bloczków keramzyto - betonowych grubości, 34 - 35 cm (24 - 25 cm ściana murowana + 10 cm wełna mineralna „Rockwool” lub styropian „Termoorganika”, o wsp. λ = 0,042 W/m²K) o wsp. Uo = 0,25 - 0,29 W/m²K

Ściany fundamentowe:

  • murowane z bloczków betonowych M-6, grubości 0,24 m.

Ściany wewnętrzne:

  • nośne j.w. w zależności od zastosowanej technologii ścian zewnętrznych
  • działowe szkieletowe okładane płytami gipsowo kartonowymi

Strop:

Gęstożebrowy typu Porotherm.

Pokrycie dachowe:

Dachówka cementowa, „Braas” (Monier) lub ceramiczna „Koramic” (Wienerberger).

Elewacje:

tynki silikonowe lub akrylowe firmy „Relius” (BASF),

podmurówki wykończone np. płytką klinkierową „Terca” (Wienerberger)

szczyty i wstawki z drewna lub tynkowane.

Instalacje:

grzewcza i przygotowania ciepłej wody użytkowej: gazowa z zastosowaniem kotła kondensacyjnego typu Vitodens 200 (Viessmann)

Instalacje:

instalacje c.o. z zast. systemów „Purmo”

Instalacje:

ogrzewanie podłogowe łazienek - meta grzejna „Devi”(Danfoss)

Izolacje termiczne:

  • z wełny mineralnej „Rockwool” lub ze styropianu „Termo Organika”

    • Kominy:

    W technologii Schiedel.

    Stolarka okienna i drzwiowa:

  • okna PCV o wsp. Uo = 1,0 W/m²K dla szyb i Uo = 1,2 W/m²K dla ramy, wsp. g = 50%max
  • okna drewniane o wsp. Uo = 1,0 W/m²K dla szyb i Uo = 1,2 W/m²K dla ramy, wsp. g = 50%max
  • okna połaciowe firmy „Fakro” FPP preselect o wsp. Uo = 1,0 W/m²K dla szyb i Uo = 1,4 W/m²K dla ramy, wsp. g = 50%max
  • drzwi zewnętrzne firmy „Hörmann” brama garażowa firmy „Hörmann”.

    • Uwaga!

    Dla osób, które nie chcą jeszcze podejmować ostatecznej decyzji o wyborze standardu energetycznego swojego przyszłego domu oraz dla tych, którym podobają się nasze projekty nie posiadające wersji energooszczędnej, mamy do zaoferowania atrakcyjny dodatek - PAKIET ENERGOOSZCZĘDNY. Jest to informator zawierający szczegółowe instrukcje, w jaki sposób można zmienić projekt, aby podnieść jego standard energetyczny oraz na co zwrócić szczególną uwagę przy budowie domu.

    Tłumaczy w prosty sposób podstawy prawne i wymogi urzędowe dotyczące charakterystyk energetycznych. Wyjaśnia, które elementy charakterystyki przekładają się bezpośrednio na koszty ogrzewania i energii. Pokazuje zależności pomiędzy rozwiązaniami oszczędzającymi energię a zyskami w rachunkach na ogrzewaniu.

    Oprócz tego szczegółowo pokazuje, jak należy wykonać trudne miejsca w budynku i zabezpieczyć w prosty sposób przed niekontrolowaną stratą ciepła, a także przybliża takie rozwiązania, które przynoszą największe korzyści. Zawiera także zbiór wskazówek, jak poprawić czynniki wpływające na końcowy rezultat oraz porady przy wyborze systemu grzewczego.

    Aby zamówić taki Pakiet wystarczy na formularzu zamówienia projektu zaznaczyć odpowiednie pole. Koszt pakietu wynosi 52,50 zł. Można go także zamówić po zakupie projektu, wystarczy skontaktować się z nami telefonicznie.

    Schody:

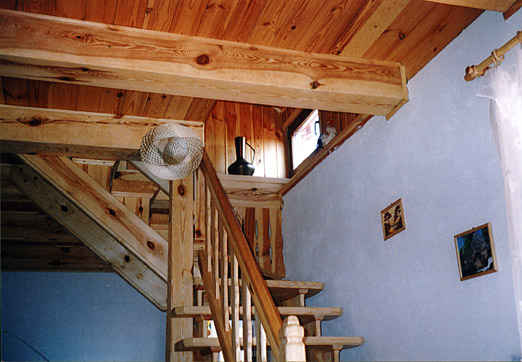

    Schody wewnętrzne drewniane na drewnianych belkach policzkowych. Można zastosować schody gotowe kupowane wg wysokości i montowane przez specjalistyczną firmę.

    Więźba

    Tradycyjana więźba drewniana wykonana metodą ciesielską
    alternatywnie
    Prefabrykowana konstrukcja dachowa z litego drewna łączonego płytkami kolczastymi - MITEK

    Uwaga!

    Projekt instalacji rekuperacji dla tego domu dostępny w cenie 300 zł netto.

    Koszty inwestycji

    Projekt domu Oslo LMP26
    Dane o kosztach inwestycji*
    Stan surowy zamknięty80 500 zł
    Stan developerski136 500 zł
    Stan developerski metodą gospodarczą79 700 zł

    * Wycena biura projektowego według poziomu cen I kwartał 2012r. Ceny netto. Wycena przybliżona. Biuro projektowe oferuje tylko projekty, a nie zajmuje się realizacją inwestycji. Po szczegółową kalkulację należy zgłosić się do wykonawcy. Zachęcamy do zapoznania się z ofertą firm wykonawczych w dziale Domy Gotowe
